Ámbito de aplicación

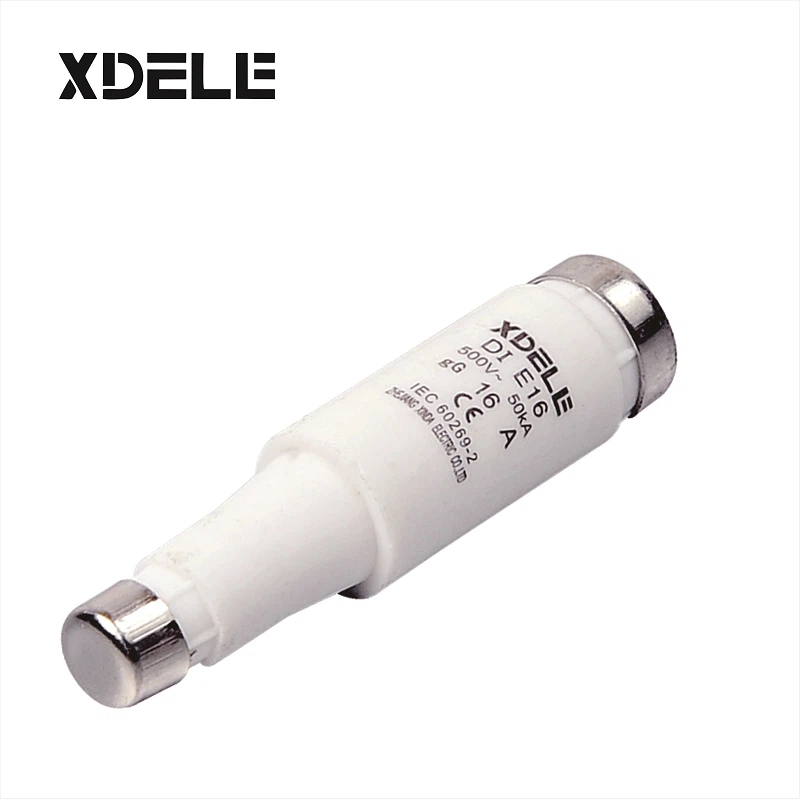

Este fusible de tornillo R024 E16 DI es un tipo de fusible de tornillo que puede ser utilizado por personal no calificado. El fusible de tornillo DR024 E16 DI es el fusible de tornillo de primera generación, con tamaños principales de DI, DII, DIII y una tensión nominal de 500 V CA.
El fusible de tornillo R024 E16 DI consta de una tapa de cerámica, un tubo portafusible, un manguito de cerámica, casquillos de terminal superior e inferior y un casquillo de cerámica. La operación correcta es conectar el contacto superior del fusible en espiral a la tuerca, para que el personal de construcción pueda reemplazar el fusible quemado con mayor seguridad.
El fusible de tornillo R024 E16 DI está instalado en la placa de circuito para evitar daños por sobrecorriente al circuito. El fusible de tornillo R024 E16 DI tiene una estructura compacta y es fácil de instalar.
|
Modelo |
Tensión nominal (V) |
Corriente nominal (A) |
Capacidad de rotura nominal |
(W)Disipación de potencia nominal del fusible-enlace |
|
Fusible-Enlace |
CA 500 V. |
|||
|
R024(E16 DI) |
|
2,4,5,6,10,16,20,25 |
80KA |
Menor o igual a 5 |
Certificado
CCC-CE
Datos de embalaje
Tamaño del embalaje exterior: 38*33*25 cm
Peso neto: 23 kg Peso bruto: 25 kg
total; 190 piezas, número de cajas interiores: 5 piezas
|
R024(E16 DI |
A |
D |
D1 |
D2 |
D3 |
|
2-6 |
50 |
22 |
13 |
6 |
|
|
8-10 |
50 |
22 |
13 |
8 |
|
|
13 |
50 |
22 |
15 |
8 |
|
|
16 |
50 |
22 |
15 |
10 |
|
|
20 |
50 |
22 |
15 |
12 |
|
|
25 |
50 |
22 |
15 |
14 |
Instalación, uso y mantenimiento de fusibles.
Los fusibles deben instalarse en interiores o en gabinetes que no se vean afectados por la lluvia o la nieve, y no deben exponerse ni instalarse en áreas de fácil acceso. Al instalar el fusible,
